Toplotna provodljivost tankih premaza: kako čitati lambda-podatke
Preskoči kroz ovaj članak
Kod premaza debljine oko jednog milimetra argument toplotne zaštite ovisi o jednom pitanju: Na šta se odnosi lambda-vrijednost? Veza je jednostavna, toplotni otpor proizlazi iz debljine podijeljene toplotnom provodljivošću, R = d / λ. Kod slojeva u rasponu desetinki milimetra, stoga, svaka pretpostavka o debljini i putu mjerenja suodređuje rezultat.
Tri puta, tri različite izjave
| Put | Šta se određuje | Povratno pitanje o navodu |
|---|---|---|
| Uređaj s pločama i uređaj s pločom za mjerenje toplotnog toka (DIN EN 12667, DIN EN 12664) | Toplotni otpor građevinskih materijala i proizvoda | Koji uzorak, koja debljina, koje stanje vlažnosti? |
| Hot-Box postupak | Toplotni otpor sastava, u IBP ispitivanju s okomito ugrađenom izolacijom | Koji sastav, koji položaj ugradnje? |
| In-situ mjerenje (ISO 9869) | Toplotni otpor i koeficijent prolaza topline na elementu | Koliko dugo, pri kojim rubnim uvjetima, koja polazna vrijednost? |
Norme EN 12667 (proizvodi s visokim i srednjim toplotnim otporom) i EN 12664 (suhi i vlažni proizvodi sa srednjim i niskim toplotnim otporom) pregled normi portala Baunetz Wissen vodi s izdanjem 2001-05; aktuelnu verziju treba provjeriti kod izdavača normi.
Da put mjerenja pomjera rezultat, pokazuje istraživanje Fraunhoferovog instituta za građevinsku fiziku na IR-reflektirajućim izolacijskim folijama. Hot-Box postupkom, kod kojeg se izolacija ugrađuje okomito, dobijena je dvostruko viša vrijednost nego u uređaju s pločama, u kojem je izolacija ugrađena horizontalno i stisnuta: 1,00 naspram 0,5 m²K/W. To je drugi proizvod, ali ista pouka: Postupak i položaj ugradnje spadaju u navod.
Vrijednost sistema umjesto karakteristike materijala

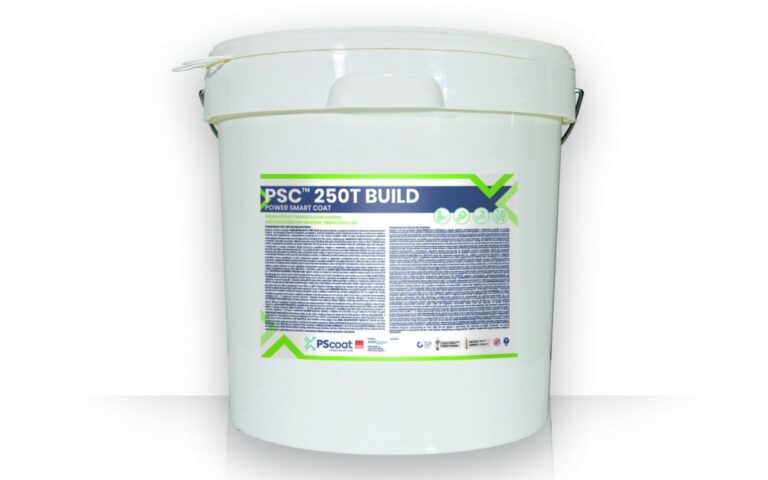

Za PScoat sistem ponuđač ne iskazuje karakteristiku materijala prema EN 12667, nego ekvivalentnu vrijednost sistema. CE oznaka za to navodi Hotbox postupak i konstatira da su vrijednosti vrijednosti svojstava sistema i da ne odgovaraju toplotnoj provodljivosti materijala u smislu EN 12667 ili EN 12664. Na stranici s dokazima ponuđač opisuje vrijednost kao vrijednost sistema izvedenu iz ispitivanja na ispitnoj stanici za ispitanu debljinu sloja od 0,35 mm, koja se ne može linearno prenijeti na druge debljine.
Sistemski priručnik ide i dalje. Vrijednosti svojstava sistema nisu proračunske vrijednosti toplotne provodljivosti primjenjive u građevinsko-pravnom smislu, a kako ne postoji λ materijala prema EN 12667/12664, sistem se ne može bez daljnjeg unijeti u proračun U-vrijednosti. Ni izvještaj o mjerenju PSC-U-2026-001 ne daje ništa drugo osim izvedene uporedne vrijednosti i pojašnjava da ona nije u laboratoriju određena karakteristika materijala.
Šta postiže povratni proračun

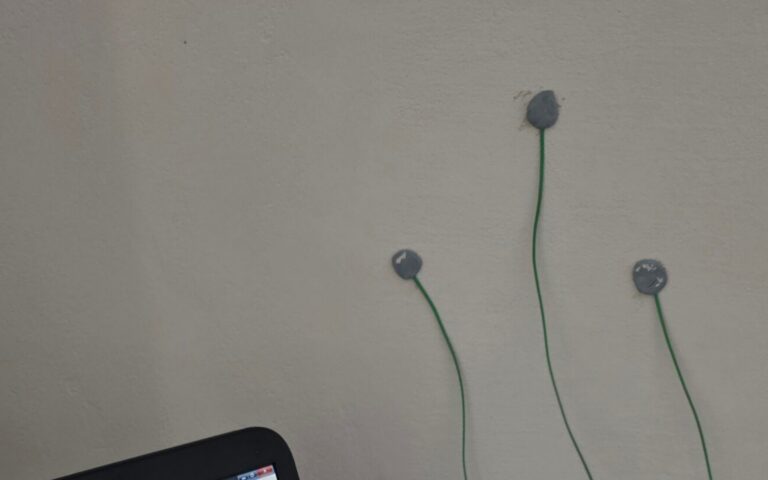

Ekvivalentna lambda-vrijednost nastaje tako što se iz izmjerene U-vrijednosti odredi dodatni otpor sloja i podijeli njegovom debljinom: λ = d / (1/Unovo − 1/Ustaro). U izvještaju o mjerenju tako se iz U = 0,20 W/(m²K) pri 0,5 mm dobija vrijednost od oko 0,000114 W/(m·K), a iz stabilnog prozora mjerenja s U = 0,140 W/(m²K) naprotiv oko 0,000077 W/(m·K). Promjena U-vrijednosti za 0,06 W/(m²K) dakle pomjera rezultat za otprilike jednu trećinu.
Vrijednost je tako pouzdana koliko i tri ulazne veličine: izmjerena krajnja vrijednost, pretpostavljena polazna vrijednost zida i debljina. Stranica s dokazima odnosi se na ispitanu debljinu sloja od 0,35 mm, izvještaj o mjerenju na 0,5 mm; svaka vrijednost pripada svojoj debljini i svom elementu. Lambda bez navoda debljine ne može se uspoređivati.
Pet pitanja za tehnički list
- Karakteristika materijala ili vrijednost sistema? Stoji li uz to ispitna norma, primjerice EN 12667 ili EN 12664?
- Odakle potječe vrijednost? Iz ispitnog certifikata, Hotbox ispitivanja, ispitne stanice ili terenskog mjerenja?
- Koja debljina i koji sastav joj pripadaju? Smije li se vrijednost prenijeti na druge debljine?
- Ko je i kada mjerio? Je li priložen izvještaj o ispitivanju ili se stavlja na raspolaganje samo „na zahtjev“?
- Je li vrijednost proračunska vrijednost za dokaze? Za PScoat sistem priručnik to izričito negira.
Tu spadaju i navodi o klasama u tehničkom listu; kako ih čitati, objašnjava članak Čitanje tehničkog lista: šta V- i W-klase zaista govore.
Izvori
- Baunetz Wissen: Normenübersicht Wärmedämmstoffe (DIN EN 12667, DIN EN 12664, ISO 8301/8302) (Pregled normi za toplotnoizolacijske materijale) – izdanja normi prema pregledu, između ostalog 2001-05
- Hauser/Kersken/Schade/Sinnesbichler: Experimentelle und theoretische Untersuchungen von Infrarot reflektierenden Dämmmaterialien, Bauphysik 33 (2011), Heft 1 (Eksperimentalna i teorijska istraživanja infracrveno reflektirajućih izolacijskih materijala) – Bauphysik 33 (2011), sveska 1, str. 33–42
- CE-Kennzeichnung PSC 250 T (EN 15824), Leistungserklärung Nr. PSC250T-2026-01 (CE oznaka PSC 250 T, izjava o svojstvima) – 07.04.2026.
- PScoat Nachweise: Prüfberichte, Messungen, Zertifikate (PScoat dokazi: izvještaji o ispitivanju, mjerenja, certifikati) – stanje: 12.10.2026.
- Systemhandbuch PSC-FAS-001 (Kapitel 24: Bauphysikalische Einordnung & Grenzen) (Sistemski priručnik; poglavlje 24: građevinsko-fizikalna ocjena i granice) – verzija 1.0, izdanje juni 2026.
- Wirkprinzip: Strahlung statt Dämmstoffdicke (Princip djelovanja: zračenje umjesto debljine izolacije) – pristupljeno 30.10.2026.
- Was kann PScoat wirklich? (Infos) (Šta PScoat zaista može? Informacije) – pristupljeno 30.10.2026.
- PScoat – In-situ-U-Wert-Messung, Technischer Messbericht PSC-U-2026-001 (In-situ mjerenje U-vrijednosti, tehnički izvještaj o mjerenju) – serija mjerenja 06./07. septembar 2026.
